中古プローバと、それらがドッキングするテスタを同じ工場に

レガシー機種の制御システムアップグレード

東京精密 APM90A は UF200 の一世代前にあたる 8 インチ全自動プローバで、1994–1997 年に韓国、日本、台湾へまとまった台数が納入されました。オリジナルの状態では起動に約 180 秒、画面は英語/日本語、データはフロッピーディスクで受け渡し、1 枚あたり約 6 万個のダイに対応します。当社がこの世代に対して行うのは制御システムのアップグレードです。アップグレード後は起動が約 40 秒、1 枚あたり 25 万個のダイに対応し、画面は全面中国語化されます。オリジナル機のプローブカード、消耗品、データフォーマットとの互換性はそのまま維持します。銘板の表記は A-PM-90A です。

UF200A 仕様での全体オーバーホール

1998 年以降に納入された TSK の 8 インチ主力機です。5/6/8 インチウェーハに対応し、総合精度 5 µm、8 インチのニッケル/金メッキ加熱対応チャック、GPIB/TTL インタフェース、起動約 70 秒、1 枚あたり最大 10 万個のダイ。当社は無錫工場で UF200A 仕様の全体オーバーホールを行い、全機能を有効化します。システムバージョンは客先指定に対応します。オリジナルの操作画面は英語/日本語で、中国語化オペレーティングシステムは当社独自のものです。高低温装置、Wafer ID OCR、円形/角形の針先クリーニング機構、インキング装置、遠隔操作は必要に応じて追加できます。

きれいに読めなければ、通さない

USB バーコードリーダーの入力を中継器経由でプローバ本体のバーコードインタフェースへ書き込みます。ルールエンジンがバーコードから LOT を抽出して検証し、フォーマット、桁数、チェックディジットのいずれかが不合格であれば装置へは送信しません。装置側が受け取るのは検証を通過したフィールドだけです。桁数の上限は UF200 本来の LOT フィールドに合わせています。改良中の自社開発案件であり、顧客への納入実績はまだありません。

古い装置が持つ事実を、引き渡せるデータに変える

プローバ本体には手を加えない外付けのデータ収集ユニットです。1 系統は装置へ直結、もう 1 系統は工場ネットワークへ接続し、装置自身のコンフィグレーションカードと稼働メモリからウェーハ形状、テストカウント、プローブカードの累計コンタクト回数/針クリーニング回数を読み出し、その画面をウェブ側へ引き出します。各ページにはデータ出典のグレードを表示し、出典が不明なページは数値を捏造せず自動的にロックされます。エンジニアリング試作機の段階で、当社自身のエンジニアリング機で連続稼働していますが、顧客への納入実績はまだありません。

12 インチ主力機のオーバーホールと受け入れ検査

2005 年以降の ACCRETECH 12 インチ機で、8 インチと 12 インチのウェーハに対応します。12 インチのニッケルメッキ加熱対応チャック、プローブカードの自動ローディング、針先の自動クリーニングと自動アライメント、針跡検査を備え、チャック荷重は標準 200 kg（オプション 300 kg）、公開資料での総合精度は ±2 µm と記載されています。当社は全体オーバーホール、パラメータの再確認、現地据付を行います。在庫の整備済み機には常温仕様と高低温仕様があります。

高ピン数プローブカードが必要とする加圧力

UF3000 シリーズの高加圧仕様です。チャック荷重は標準 300 kg、オプション 400 kg で、高ピン数・大接触力のプローブカードに対応します。UF3000 は標準 200 kg（オプション 300 kg）であり、両者を混同してはいけません。外観も UF3000 と一目で区別できます。機体の左前コーナーに藍色の縦帯が入り、白い文字が縦に回して印字され、型式名は右側ローダの黒い光沢パネルへ移り、UF3000 のような大きな中空のブルー字標は本体正面にありません。作業範囲は UF3000 と同じで、全体オーバーホール、パラメータの再確認、現地据付、アフターサービスは新品同等の基準です。在庫の整備済み機には常温仕様と高低温仕様があります。機体の字標は UF3000 EX と表記されます。

機体上部の bridge beam は外せない

ACCRETECH の次世代 300 mm プローバで、公称総合精度は ±0.8 µm / ±1.5 µm、300 mm と 200 mm のベアウェーハに対応します。シングル/デュアルローダと AMHS 自動化、針先クリーニング、FFU ミニエンバイロメント、常温/高温（200 ℃ まで）チャック、HF jig と hinge manipulator のテスタインタフェース、プローブカード自動交換などはオプションです。機体上部の開口には固定式の bridge beam があり、プローブカードを保持してドッキング荷重を受けます。取り外せないため、プローブカードと治具の設計はこの制約を前提にする必要があり、当社の実案件でも低温要求を満たしつつこれを回避しました。本ステーションは当社がカード・治具ソリューションを提供する対象で、装置そのものは当社の販売リストには入っていません。

フラットトップ筐体、チャック荷重 80 kg

東京エレクトロンの 12 インチフラットトップ機で、2004 年前後に納入されました。WAPP 針クリーニングモジュール、SACC プローブカード自動ローディング、12 インチの金/ニッケルメッキ高低温チャック（低温はオプション）、針跡検査を備えます。チャック荷重は P-12XL が標準 80 kg、P-12XLn/n+ が 100 kg（オプション 200 kg）で、見積依頼の際はどちらの仕様かを先に確認する必要があります。TEL 系の 8 インチ以上のプローバについて、当社は装置の据付と調整、治具の改造を提供します。

テストヘッドを反転して下向きにし、head plate へハードドッキング

V93000 は計測カードをテストヘッド内に集約しており、従来型の大型電装キャビネットを持ちません。ウェーハソート時は manipulator がテストヘッドをインタフェース面が下を向くように反転させ、プローバの head plate の上で保持してハードドッキングします。プローブカードはテストヘッドのインタフェースへ直接取り付けられ、pogo tower を経由しません。脇のサポートラックが電源と水冷を供給し、太いケーブル束がテストヘッド後部へ接続されます。当社が供給する 93000 PS400 構成は次の条件でご提供します。全体オーバーホール済み、1 年保証付き、納入後に PCI-E コントロールカードの現地アップグレードを装置メーカーが実施（2023 年時点の供給条件、最終的には契約内容によります）。本ステーションではテストヘッドを UF3000 にドッキングしています。

キャビネットは後方、プローバは手前、テストヘッドは装置上面に水平に載る

メモリテスタの標準的な構成です。オフホワイトのメインフレームキャビネットが壁沿いに並び、その 1 台ごとに手前へプローバが 1 台。灰色の平たいテストヘッドが面を下に向けて、プローバ上面の head plate に水平に載ります。太いケーブル束はキャビネット前面下部から出て、床の上で弧を描きながらテストヘッド後端へ接続されます。同シリーズのメインフレームキャビネットは約 850 (W)×1050 (D)×1650 (H) mm、シングルタワーのテストヘッドは約 830×990×630 mm です。当社はこのプラットフォーム向けに motherboard/WMB を自社開発しており（32 TOM 構成を含む）、UF3000 上でカード全体の検証を完了しています。本ステーションは AP3000 にドッキングしており、ヘッドはその固定式 bridge beam の上に降ります。

テスト回路は本体内、プローブカードへ直結

Magnum シリーズはテスト回路をテスタ本体に内蔵しており、独立した大型キャビネットを持ちません。ウェーハソートでは K52 インタフェースでプローブカードへ直結し、pogo tower は使用せず、本体が面を下に向けてプローバの上に押し当てられます。V93000 と同種のドッキング形態ですが、筐体はより角張っています。当社の販売・保守の範囲は Teradyne Magnum 5（および J750、UltraFlex などの機種）を含み、自社開発のプローブカード検査ソリューションは M5 プラットフォームに対応済みです。本ステーションが示しているのはドッキング形態です。本ステーションは P-12XL にドッキングしています。

架台の上の小型筐体から、フラットケーブル 1 束をプローバへ

EVA100 はベンチトップ型のテストユニットです。標準ユニットは 363 (W)×472 (D)×206 (H) mm、8.2–19.4 kg で、黒い筐体に前枠はマゼンタ、上面はオープンなカードケージになっています。プローバとの公式な接続方法は 2 通りあり、吊り下げ治具でテストユニットを head plate の直下に取り付ける方法と、本ステーションのようなケーブル接続です。後者ではテストユニットをプローバ脇の架台に置き、ユニット上面のパフォーマンスボード部から出したフラットケーブル束を、プローバのカードホルダに挿した Cable Connection PB へ接続します。当社は EVA100 をテストフロントエンドとして、ソケットおよびプローブカードの検査ソリューションを構築しています。本ステーションの EVA100 は UF200 とケーブルで接続しています。

吸着孔 3000 個、平坦度 5 µm

MOSFET 検査向けのポーラス金メッキチャックトップです。3000 個以上の高密度な吸着孔、金メッキ表面、溝のない構造で、平坦度は 5 µm。東京精密（ACCRETECH）APM90A および UF200／UF200A／UF200R シリーズのチャックインタフェースに適合します。交換後は当社が吸着力、平坦度、温度分布を再確認し、装置全体の受け入れ検査に合わせて引き渡します。

装置が持つ事実を、現場の壁に

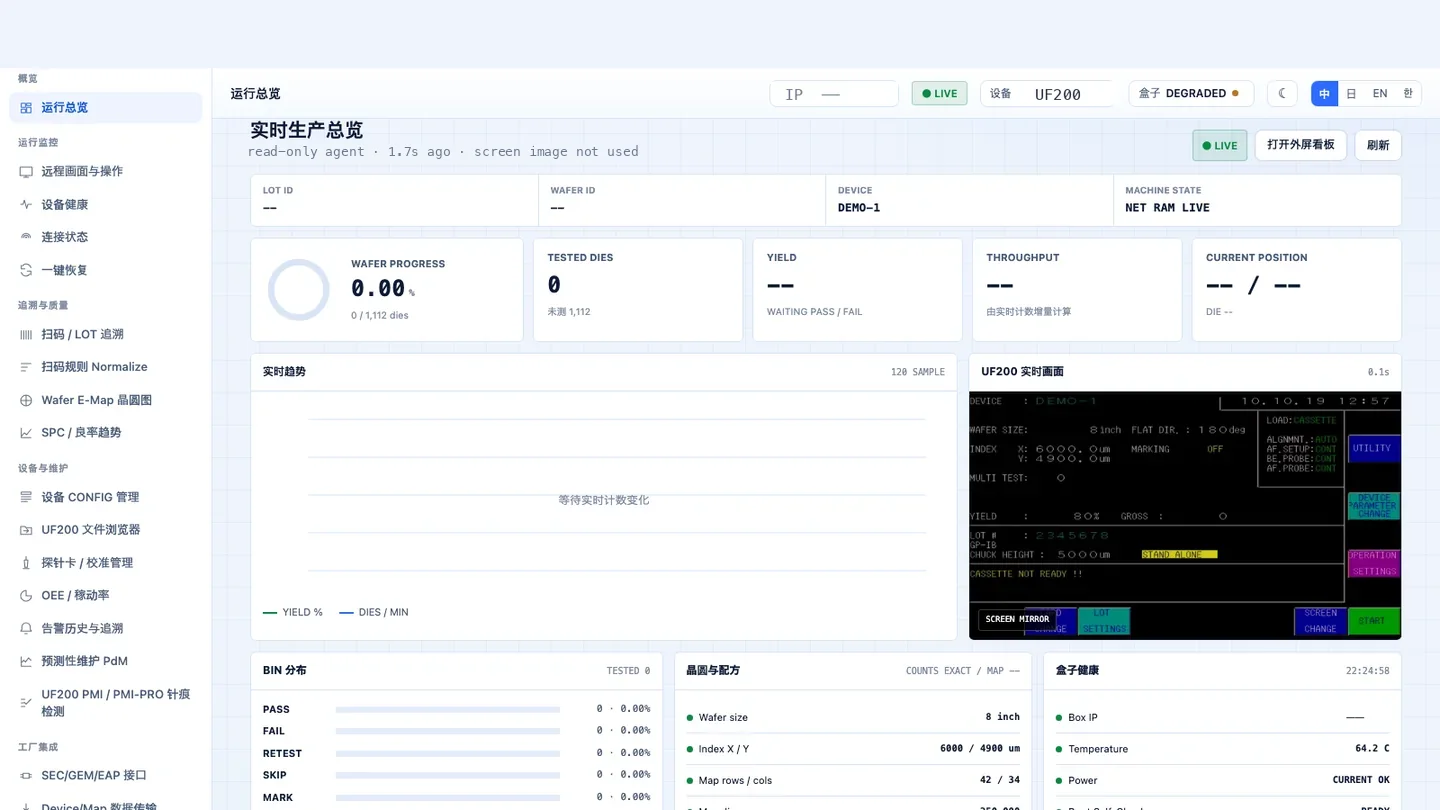

ボードに表示しているのはインフォメーションボックスの稼働概要ページです。LOT / WAFER / DEVICE と装置ステータス、ウェーハの進捗と測定済みダイ数、BIN 分布、ウェーハとレシピ、ボックス自身のヘルス、そして右側に装置のリアルタイム画面を同期表示します。すべての数値は装置自身のカウンタと設定から取得したもので、取得できなかった項目は一律 -- と表示し、推算も値の補完も行いません。エンジニアリング試作機の段階で、画面は当社自身のエンジニアリング機から取得しており、顧客への納入実績はまだありません。

装置画面をそのままミラーリング

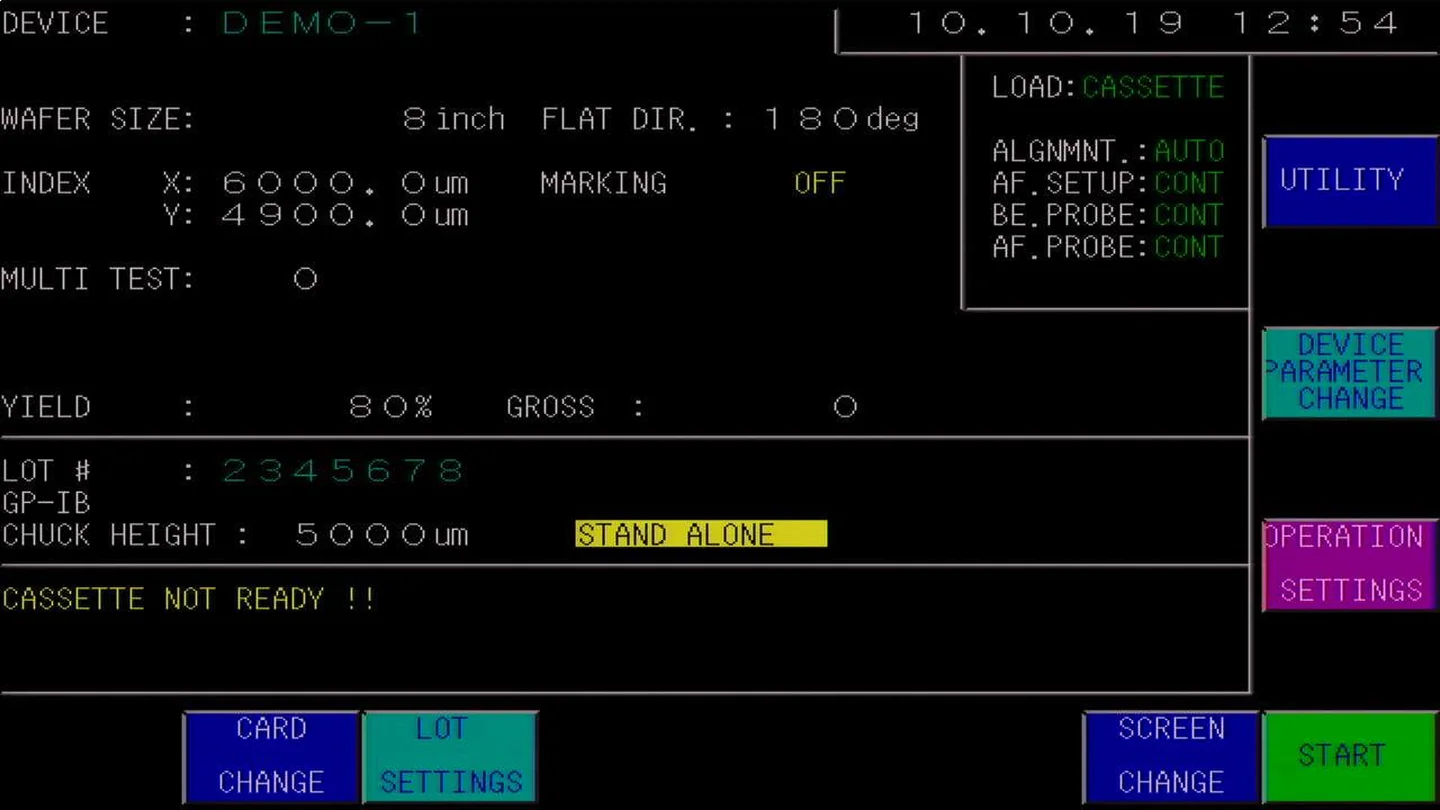

装置本来の画面を読み取り専用でウェブとボードへミラーリングします。DEVICE、WAFER SIZE と FLAT DIR.、INDEX X/Y、YIELD と GROSS、LOT #、CHUCK HEIGHT、そして装置自身が出すアラーム行まで、すべてそのまま表示し、書き換えも見栄えの調整も行いません。遠隔操作はオプション機能で、既定は読み取り専用です。エンジニアリング試作機の段階で、顧客への納入実績はまだありません。

ウェーハ 1 枚分のダイマップとリンク状態を 1 画面で

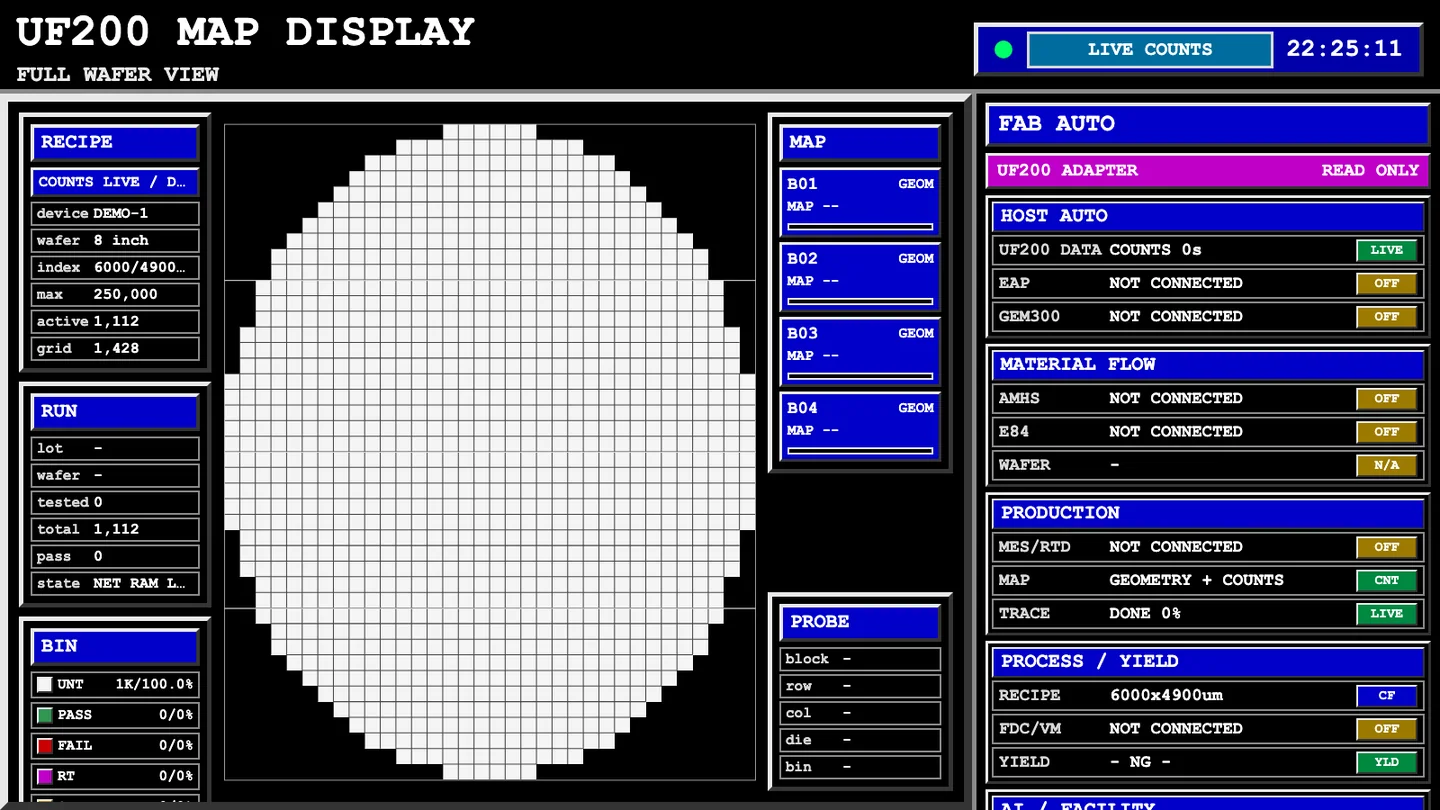

外付け大型ディスプレイの画面です。左列にレシピ、稼働状況、BIN カウント、中央には index X/Y とグリッドサイズからウェーハ 1 枚分のダイマップを再構成し、右列に FAB AUTO、HOST AUTO、物流、生産、歩留まりの各リンクの状態を並べます。接続されていないリンクは一律 NOT CONNECTED と表示し、アダプタ側には READ ONLY と明記します。ボードの見栄えのために、接続されていないものをオンラインとして表示することはありません。エンジニアリング試作機の段階で、顧客への納入実績はまだありません。

証拠があるものだけを判定し、無いものは無いと書く

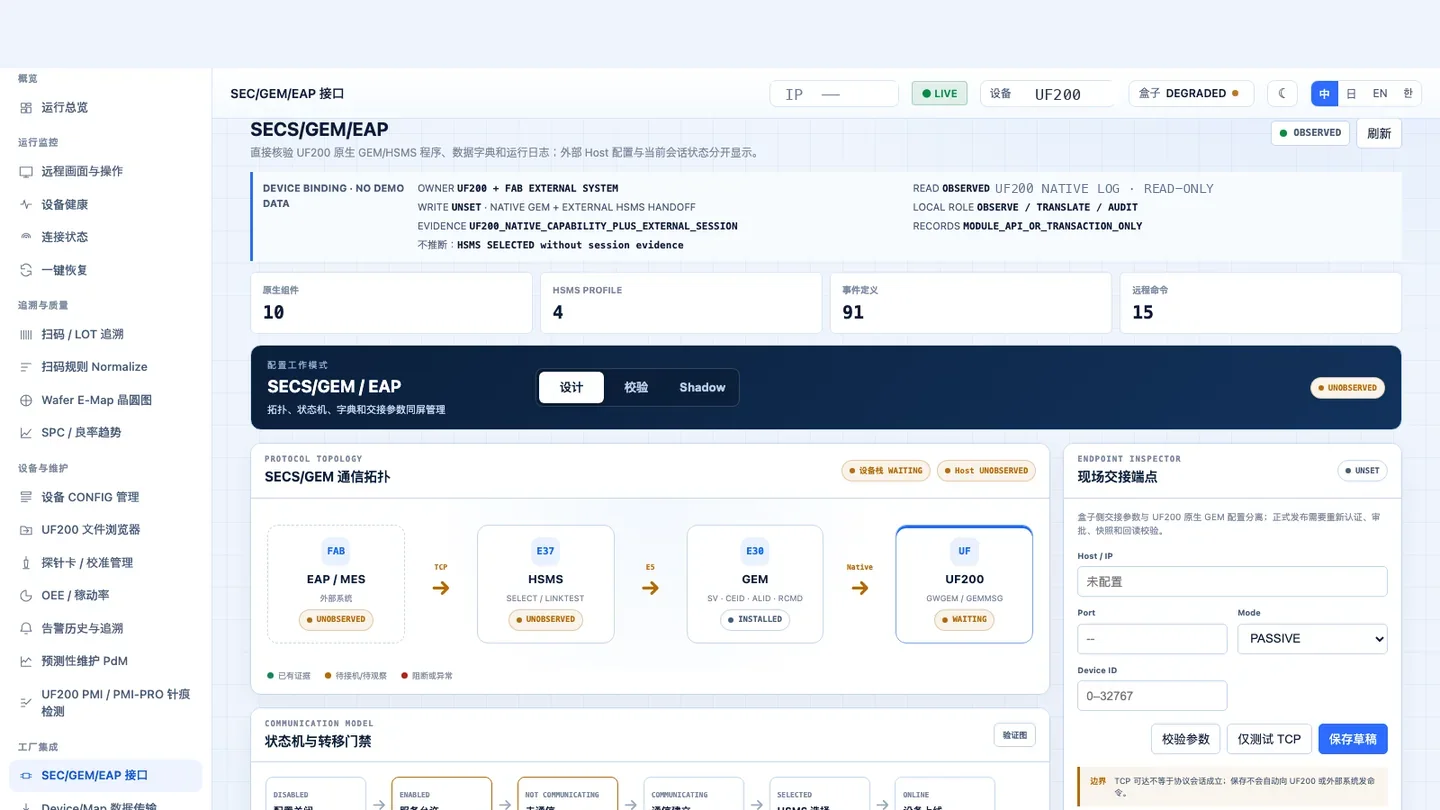

このページは装置本来の GEM/HSMS プログラム、データディクショナリ、稼働ログを直接検証し、外部 Host の設定と現在のセッション状態を分けて表示します。プロトコルのトポロジ上で EAP/MES、HSMS、GEM と装置側のそれぞれに「証拠あり / 推定待ち / 遮断または異常」を表示し、証拠がなければ結論は出しません。AMHS、E84、AGV/OHT などの自動化連携はアップグレードパッケージ側の接続能力であり、当工場に天井搬送（OHT）は配備していません。エンジニアリング試作機の段階で、顧客への納入実績はまだありません。
