プローブカード適合マザーボード

プローブカード適合マザーボードはプラットフォームとカード種別に合わせて設計し、納入済み構成の最大はV93000の4,000 pinです。

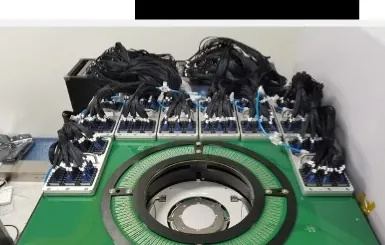

マザーボード接触部の実機撮影:環状の圧接面と接触子のアレイ実機撮影

対応テスタープラットフォーム

以下の構成はいずれも設計・製造・納入まで完了しており、マザーボードは複数のウェーハ工場で量産使用に入っています。

仕様一覧 →
Advantest
T58308 TOM · 32 TOM
Advantest
T5833FULL · TDR交流測定に対応済み
Teradyne
M5SSV / XV
Advantest
V930004,000 pin · 納入済み構成で最大チャネル数

T5833 FULL以外の交流測定は、ODMの要件に応じて個別に対応します。T2000、93K-DD、UltraFlexなどのプラットフォームは案件ごとに評価し、事前に成立性確認が必要です。

プラットフォーム名は対応範囲を示すためのものであり、原メーカーによる認可、認定または推奨を示すものではありません。

テスターとプローブカードの間にあるもの

機械的には、カードの加圧、位置合わせ、荷重を決めます。電気的には、配線長、インピーダンス制御、引き出せるチャネル数を決めます。

テスターとプローブカードの間にあるマザーボードの位置 断面図:上はテスターのテストヘッドで、チャネルはグループごとにマザーボードに接続されます。マザーボード中央の接触部が、下のプローバのヘッドプレートに装着されたプローブカードを圧接します。 テスター · テストヘッド チャネルをグループ別に引き出し プローブカード適合マザーボード プローブカード プローバのヘッドプレート
イメージ図(縮尺は実物と異なります)。PCT5801のインターフェース方式の例で、経路は ATE → リレーマトリクス → マザーボード → プローブカード です。
  • 機械圧接 · 位置合わせ · 荷重
  • 電気配線長 · インピーダンス · チャネル数
  • 接触部中央の接触部でプローブカードを圧接。PCT5801ではZIF / POGO接触リング

プラットフォームの確認から電気検証まで

  1. 01プラットフォームとカードの確認

    テスター型式、TOM / FULL構成、プローブカードの接触構造と信号定義を確定します。

  2. 02構造・配線設計

    加圧構造、接触部品の形式、層数、インピーダンス目標を決定します。

  3. 03製造と組立

    板加工、接触部品の組付けを行い、プローブカードおよびテストヘッドとの機械的嵌合を確認します。

  4. 04電気検証のうえ納入

    PCT5801でオープン・ショート、接触抵抗、必要に応じTDRを検証し、合格後に納入します。

適用分野

新規カードの立ち上げ

既存のテスターに新しい構造のカードを載せる際、カードの接触方式と信号定義に合わせてマザーボードを作り直します。

チャネル拡張

8 TOMから32 TOMやFULL構成へ移る際、実際に引き出せるチャネル数はマザーボードで決まります。

交流測定の追加

既存プラットフォームでTDR伝送時間を測定するには、マザーボードの配線長とインピーダンスが制御されていることが前提です。T5833 FULL構成では、マザーボードはDCとTDR交流の両方の測定に対応済みです。

接触不良の切り分け

接触抵抗の上昇やチャネルの不安定が出たとき、マザーボードを独立した要素として検証し、接触の問題がマザーボードとプローブカードのどちらにあるかを切り分けられます。

実物と検証

仕様表をすべて表示(9項目)
項目仕様仕様・構成
Advantest T5830 · 8 TOMDC測定は対応済み、交流測定はODMで個別対応納入済み構成
Advantest T5830 · 32 TOMDC測定は対応済み、交流測定はODMで個別対応納入済み構成
Advantest T5833 · FULLDCと交流(TDR)の測定に対応済み納入済み構成
Teradyne M5 · SSV / XVDC測定は対応済み、交流測定はODMで個別対応納入済み構成
Advantest V93000 · 4,000 pinDC測定は対応済み、交流測定はODMで個別対応納入済み構成で最大チャネル数
構成範囲8 TOM / 32 TOM / FULL / SSV / XV、最大 4,000 pinプラットフォームとカード種別で選定
接触と配線安定した接触構造と低インピーダンス配線設計接触抵抗と信号品質が基本指標
その他プラットフォームT2000、93K-DD、UltraFlexなどは案件ごとに評価事前に成立性確認が必要
提供形態ODM、テスタープラットフォームとカード種別に合わせて設計・製造納入前にPCT5801で電気検証

記載のない指標は技術仕様書で取り決めます。
