양산

프로브 카드적합 마더보드

프로브 카드 적합 마더보드는 플랫폼과 카드 종류에 맞춰 제작하며, 납품 구성의 최대는 4,000 pin(V93000)입니다.

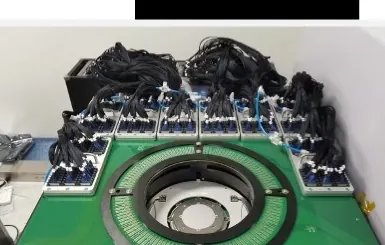

마더보드 접촉 영역 실물 사진: 환형 압착면과 접촉자 어레이실물 사진

대응 테스터 플랫폼

아래 구성은 모두 설계·제조·납품을 마쳤으며, 마더보드는 여러 웨이퍼 팹에서 양산에 사용되고 있습니다.

전체 사양 →
Advantest
T58308 TOM · 32 TOM
Advantest
T5833FULL · TDR 교류 테스트 대응
Teradyne
M5SSV / XV
Advantest
V930004,000 pin · 납품 구성 중 최대 채널 수

T5833 FULL 이외의 교류 테스트는 ODM 요구에 따라 개별 대응합니다. T2000, 93K-DD, UltraFlex 등의 플랫폼은 프로젝트별로 평가하며 사전에 성립성 확인이 필요합니다.

플랫폼 이름은 적합 범위를 밝히기 위한 것일 뿐, 원제조사의 승인·인증·보증을 받았음을 뜻하지 않습니다.

테스터와 프로브 카드 사이에 위치합니다

기계적으로는 카드의 가압, 정렬, 하중을 결정합니다.전기적으로는 배선 길이, 임피던스 제어, 뽑아낼 수 있는 채널 수를 결정합니다.

테스터와 프로브 카드 사이의 마더보드 위치 단면 개념도: 위쪽은 테스터 테스트 헤드로 채널이 그룹별로 마더보드에 연결되고, 마더보드 중앙 접촉 영역이 아래쪽 프로버 헤드 플레이트에 장착된 프로브 카드를 압착합니다. 테스터 · 테스트 헤드 채널 그룹별로 인출 프로브 카드 적합 마더보드 프로브 카드 프로버 헤드 플레이트
개념도, 축척 아님. PCT5801의 인터페이스 방식을 예로 들었으며 경로는 ATE → 릴레이 매트릭스 → 마더보드 → 프로브 카드입니다.
  • 기계가압 · 정렬 · 하중
  • 전기배선 길이 · 임피던스 · 채널 수
  • 접촉 영역중앙 접촉 영역이 프로브 카드를 압착하며, PCT5801에서는 ZIF / POGO 접점 링

플랫폼 확인부터 전기 검증까지

  1. 01플랫폼과 카드 종류 확인

    테스터 기종, TOM / FULL 구성과 프로브 카드의 접촉 구조 및 신호 정의를 확정합니다.

  2. 02구조·배선 설계

    가압 구조, 접촉 부품 형식, 층수와 임피던스 제어 목표를 정합니다.

  3. 03제조와 조립

    보드 가공과 접촉 부품 조립, 프로브 카드 및 테스트 헤드와의 기계적 정합을 확인합니다.

  4. 04전기 검증 후 납품

    PCT5801에서 Open/Short, 접촉 저항과 필요시 TDR을 검증한 뒤 납품합니다.

적용 분야

신규 카드 적용

기존 테스터에 새 구조의 프로브 카드를 올릴 때 카드의 접촉 방식과 신호 정의에 맞춰 마더보드를 다시 만듭니다.

채널 확장

8 TOM에서 32 TOM 또는 FULL 구성으로 갈 때 실제로 뽑아낼 수 있는 채널 수는 마더보드가 결정합니다.

교류 측정 도입

기존 플랫폼에서 TDR 전송 시간을 측정하려면 마더보드의 배선 길이와 임피던스가 제어되어 있어야 합니다. T5833 FULL 구성에서는 마더보드가 DC와 TDR 교류 테스트를 모두 지원합니다.

접촉 불량 분리

접촉 저항이 올라가거나 채널이 불안정할 때 마더보드를 독립 요소로 검증하여, 접촉 문제가 마더보드와 프로브 카드 중 어느 쪽에서 오는지 구분할 수 있습니다.

실물과 검증

전체 사양표 (9개 항목)
항목사양설명
Advantest T5830 · 8 TOMDC 테스트 대응, 교류 테스트는 ODM 개별 대응납품 구성
Advantest T5830 · 32 TOMDC 테스트 대응, 교류 테스트는 ODM 개별 대응납품 구성
Advantest T5833 · FULLDC와 교류(TDR) 테스트 모두 대응납품 구성
Teradyne M5 · SSV / XVDC 테스트 대응, 교류 테스트는 ODM 개별 대응납품 구성
Advantest V93000 · 4,000 pinDC 테스트 대응, 교류 테스트는 ODM 개별 대응납품 구성 중 최대 채널 수
구성 범위8 TOM / 32 TOM / FULL / SSV / XV, 최대 4,000 pin플랫폼과 카드 종류에 따라 선정
접촉과 배선안정적인 접촉 구조와 저임피던스 배선 설계접촉 저항과 신호 품질이 기본 지표
기타 플랫폼T2000, 93K-DD, UltraFlex 등은 프로젝트별로 평가사전 성립성 확인이 필요
납품 방식ODM, 테스터 플랫폼과 카드 종류에 맞춰 설계·제조납품 전 PCT5801에서 전기 검증

기재되지 않은 지표는 기술 사양서에 따릅니다.

카드 종류, 인터페이스와 목표를 엔지니어링 팀에 알려주십시오

샘플, 보유 장비, 현재 문제와 목표 takt를 알려주시면 1영업일 이내에 접수 여부를 안내합니다.
