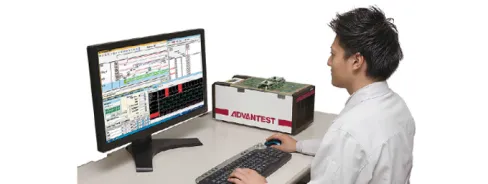

Advantest EVA-100
集成电路测试机Integrated Circuit Automatic Test Equipment (ATE)
日本爱德万测试应对中低端数字模拟市场需求而专门开发，秉承了T2000的软硬件基础以及日本制造的优良品质。
Designed by Advantest Corporation to meet demand of mid-low end digital and mix components test demand.
Inherited from soft and hardware foundation of T2000 and with high quality of made in Japan.

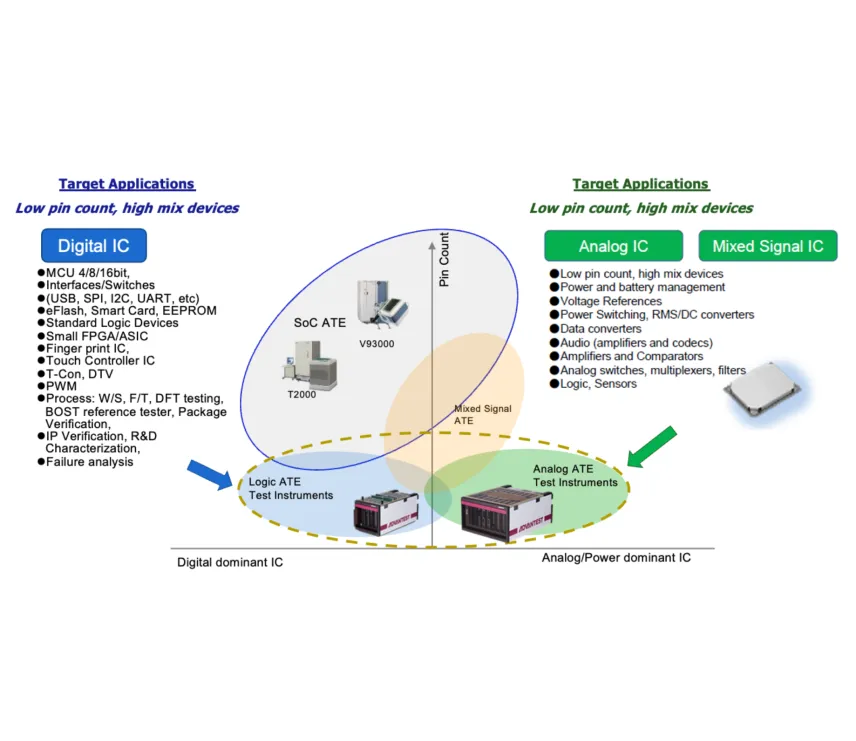

测试对象
Test Target
数字版本机型
Digital Mini Test Unit
量测MCU、嵌入式Flash、ASIC
混合讯号版本机型
Mixed Standard Test Unit
电源管理、比较器、放大器、音频/视频信号转换器、传感器

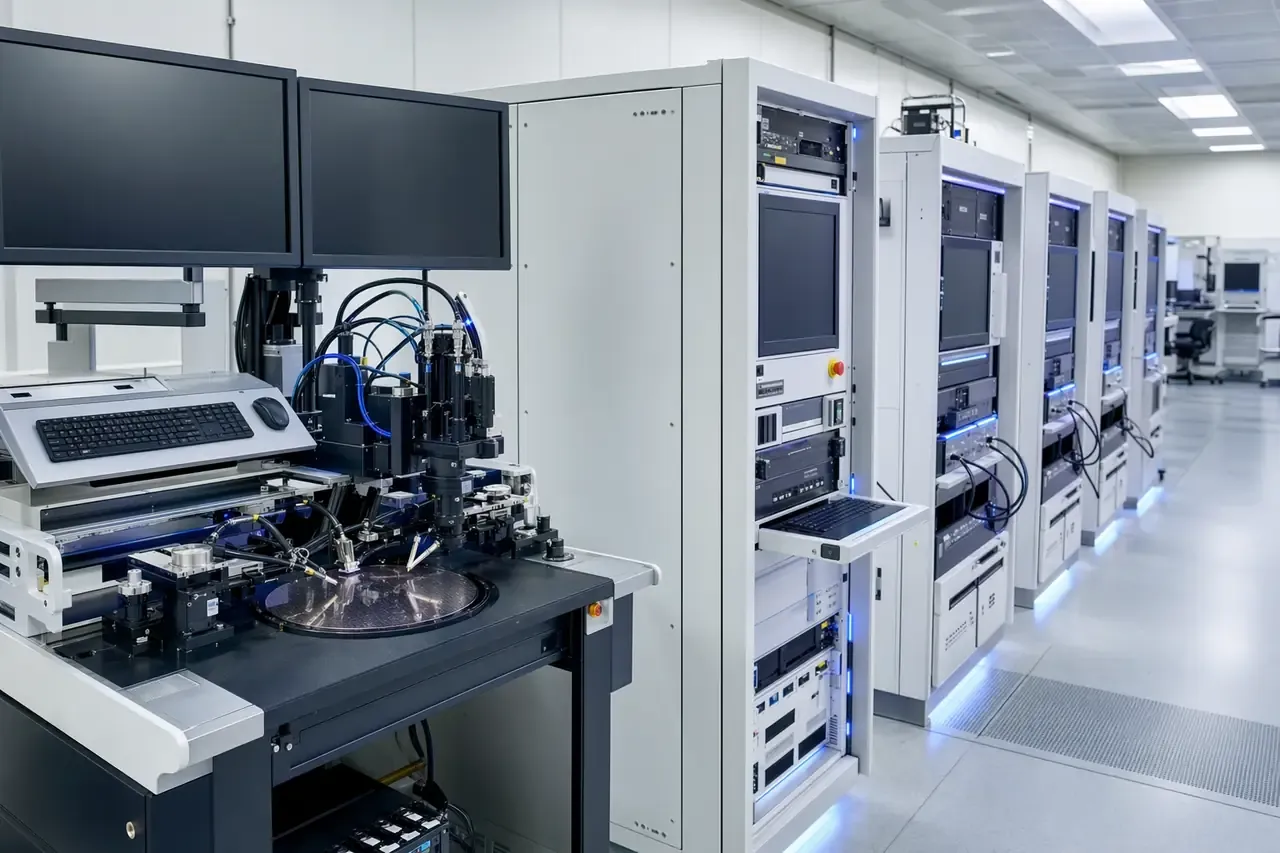

适用场景
全面覆盖CP晶圆测试以及FT成品测试
适用IP验证和失效分析

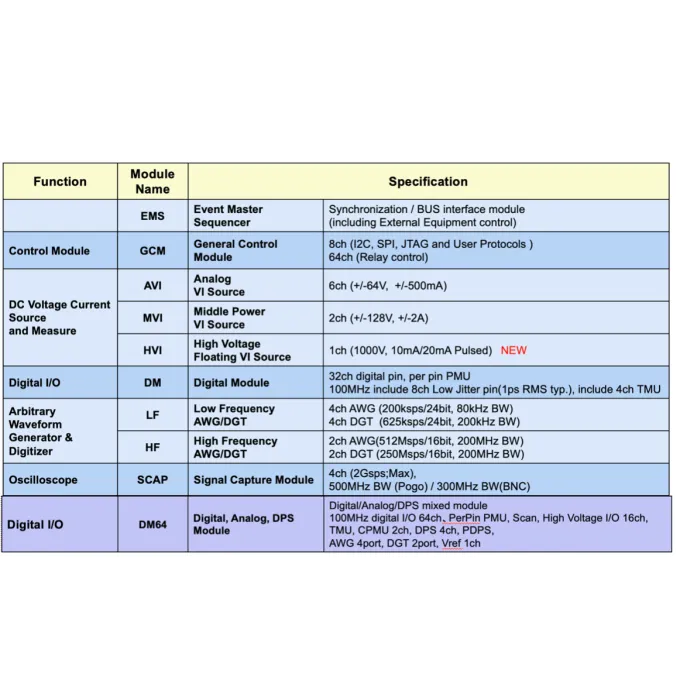

设备测试指标
Tester Specifications
板卡型号任意搭配
设备可最多搭配4个Test Unit，构成1024通道数字测试系统

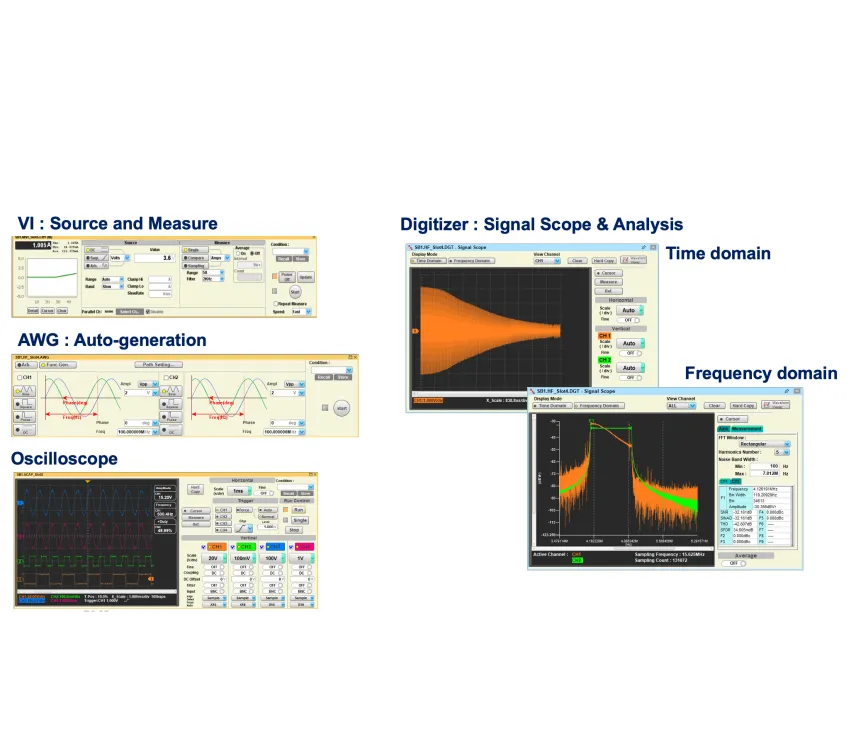

图形化虚拟仪表
GUI Virtual Instrument Panel
电压表、电流表
电压源、电流源
数字示波器
实时频域、时域信号捕捉和分析

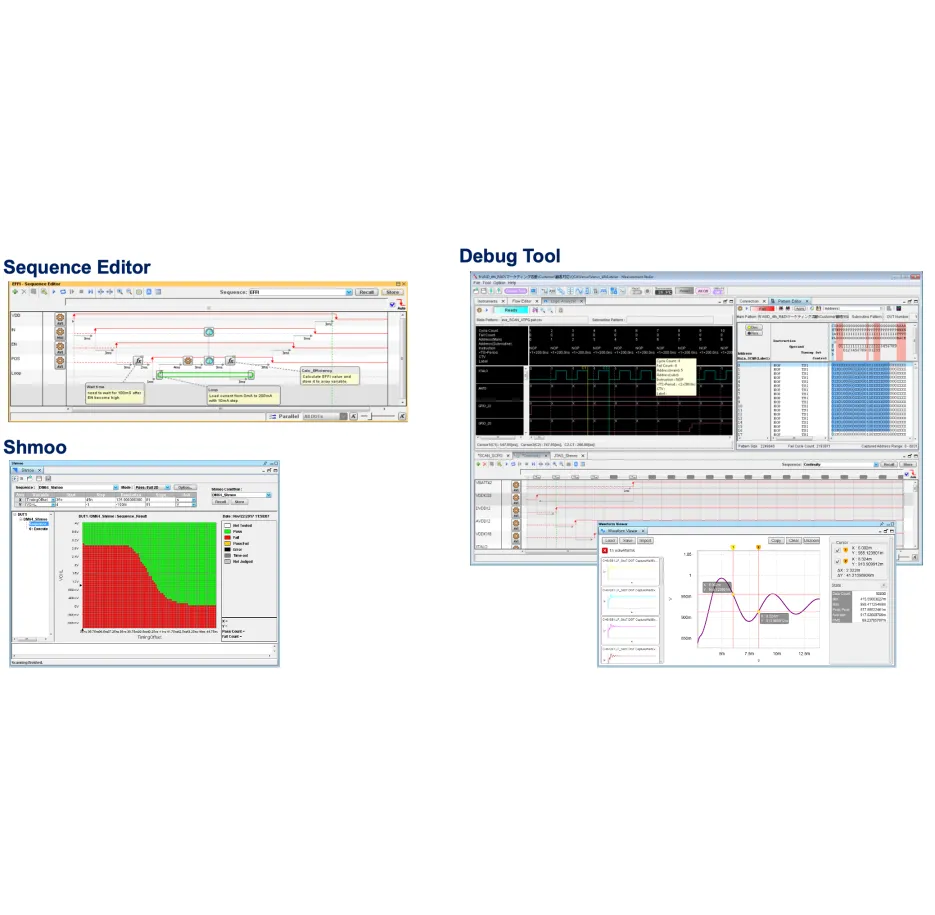

图形化的编程及调试界面
GUI Programming and Debug
Sequence Editor
以阶梯图的形式进行编程，形象的标识各通道的上电下电和量测逻辑顺序
Debug Tool
秉承Advantest测试机家族的界面风格，集成了逻辑时序分析、Pattern调试器
Shmoo调试器
二维变量变化Shmoo调试工具
丰富的在线工具
Online Tools
系统配置器
自由配置板卡，获得最适合的配置
Pattern转换工具
实现Advantest旗下T2000 / V93000 / EVA100的Pattern互相转换

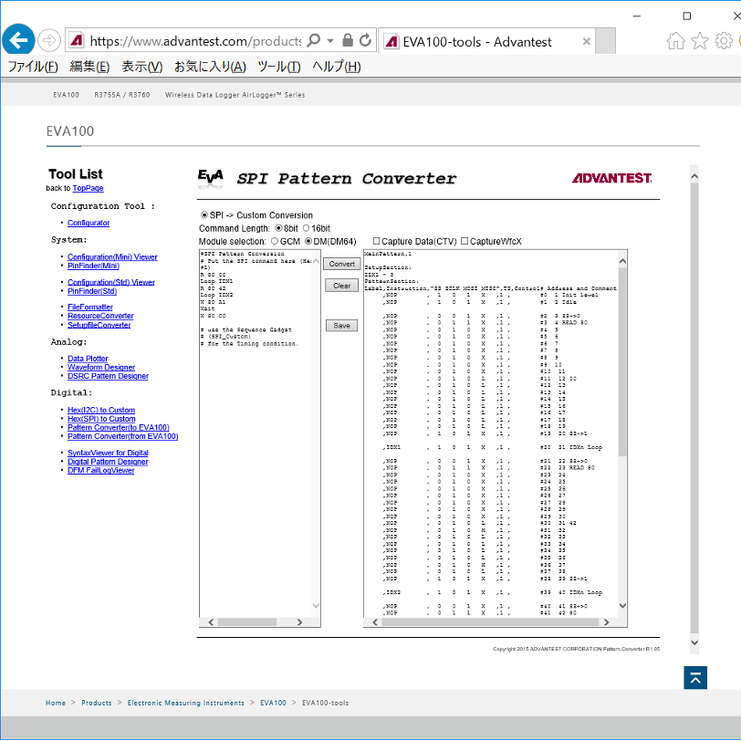

Pattern生成工具
生成SPI、I2C等协议的Pattern
任意波形绘制工具
通过图形化工具绘制任意波形，实时显示其数学公式，可直接导出至AWG所需的格式

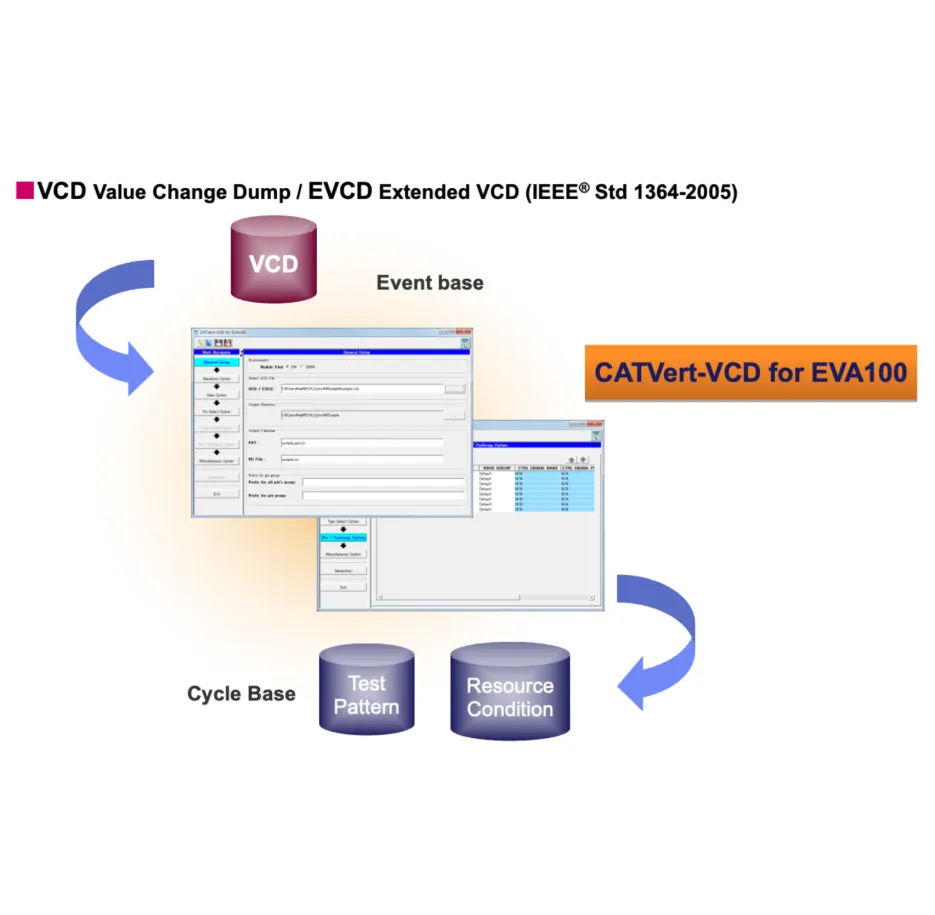

EDA Tools
秉承自Advantest T2000的同一工具，实现WGL/STIL/VCD格式的EDA数据转换

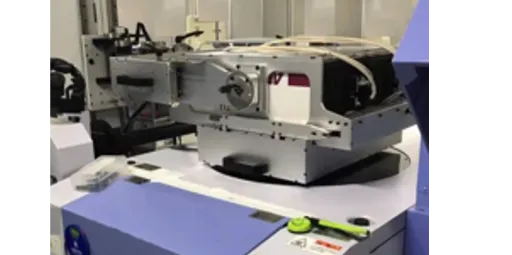

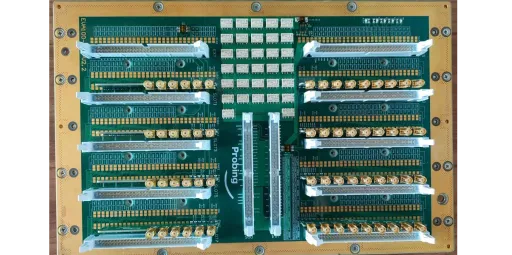

量产支持Mass Production Support

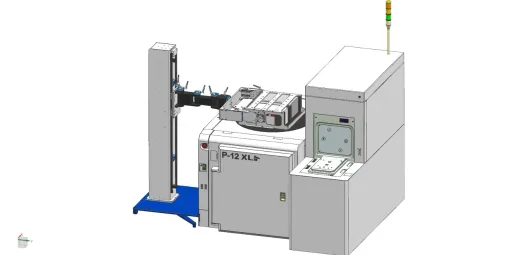

256/512/1024通道Hard-docking direct mount
兼容Chroma 3380 / Teradyne J750 针卡
兼容Chroma 3360 / 3380 Cable 牛角接头针卡
